繼續上一篇外殼的組裝...

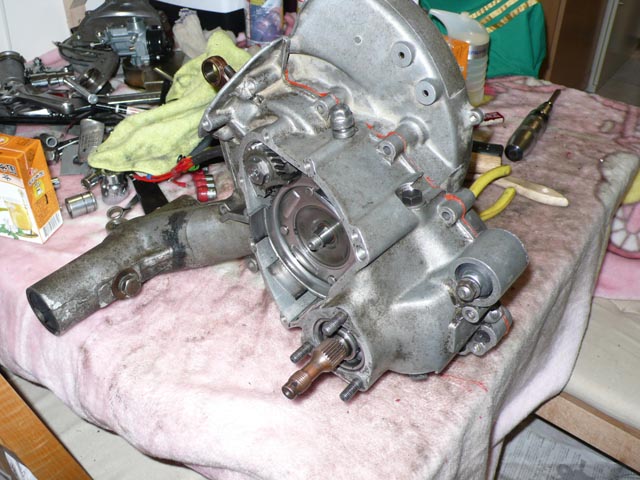

▼外殼組起來後變成這樣，終於有個樣子了，接下來就要把螺絲鎖上去。
附加檔案:
031.JPG [ 103.03 KiB | 被瀏覽 5261 次 ]

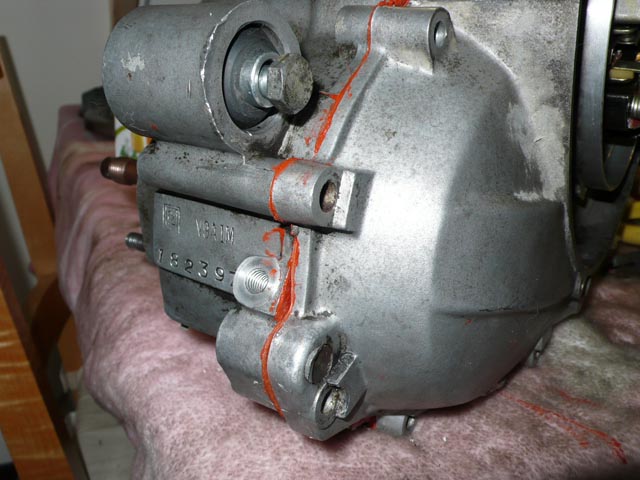

▼引擎的屁股，紅紅的墊片膠都擠出來了...
附加檔案:
32.JPG [ 85.8 KiB | 被瀏覽 5261 次 ]

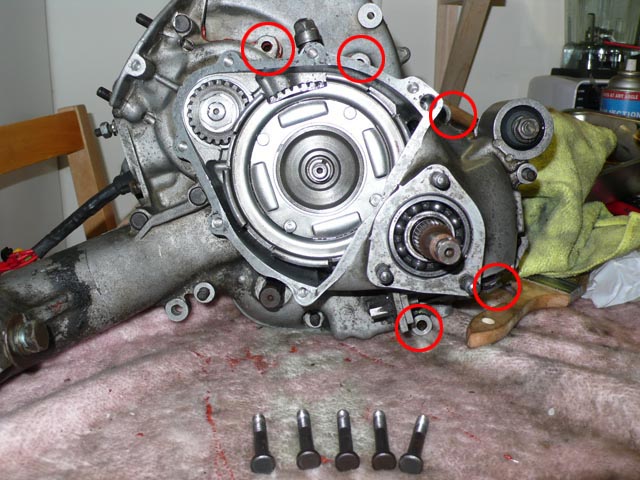

▼接下來準備上緊螺絲，下圖是５支短的螺絲還有它們應鎖附的位置。
附加檔案:
033.JPG [ 107.23 KiB | 被瀏覽 5261 次 ]

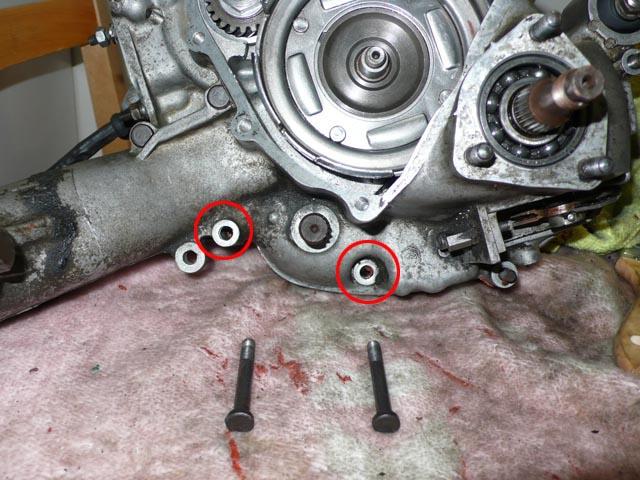

▼這是兩支中的。
附加檔案:
034.JPG [ 107.58 KiB | 被瀏覽 5261 次 ]

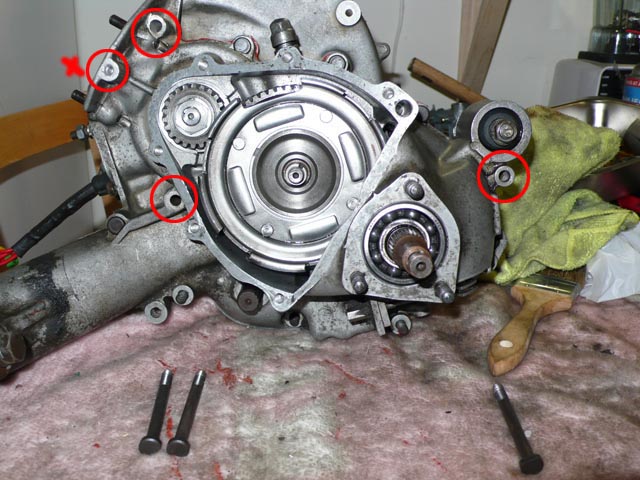

▼這裡是3支長的螺絲。
附加檔案:
035.JPG [ 106.69 KiB | 被瀏覽 5261 次 ]

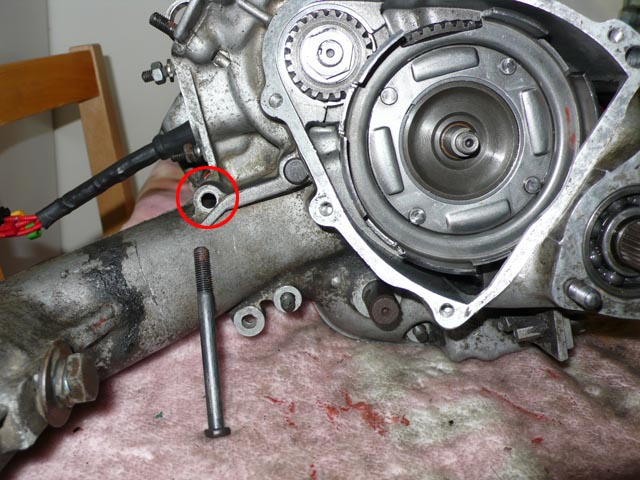

▼這支是最長的螺絲，只比長螺絲長一點點。
附加檔案:
036.JPG [ 105.5 KiB | 被瀏覽 5261 次 ]

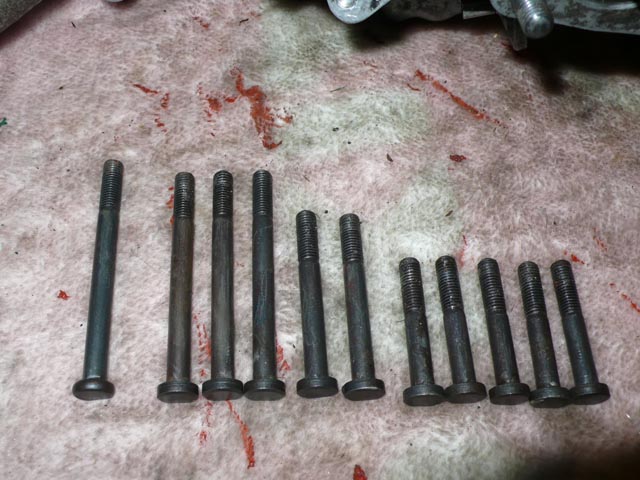

▼共11支螺絲，5短、2中、3長、1特長。
附加檔案:
037.JPG [ 97.26 KiB | 被瀏覽 5261 次 ]

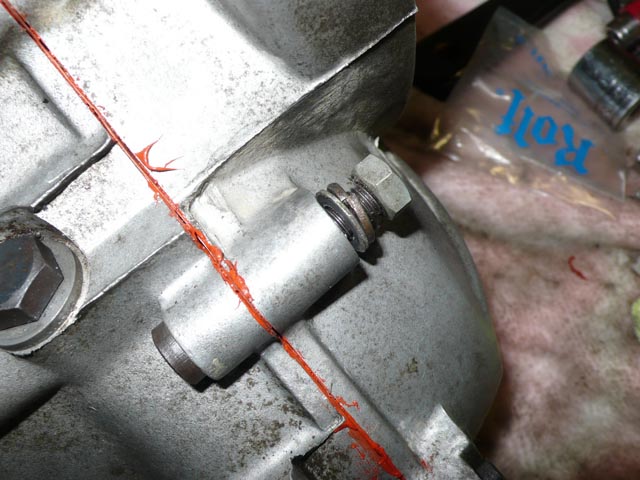

▼每支螺絲都套圖中所示二種墊片。
附加檔案:
038.JPG [ 91.78 KiB | 被瀏覽 5261 次 ]

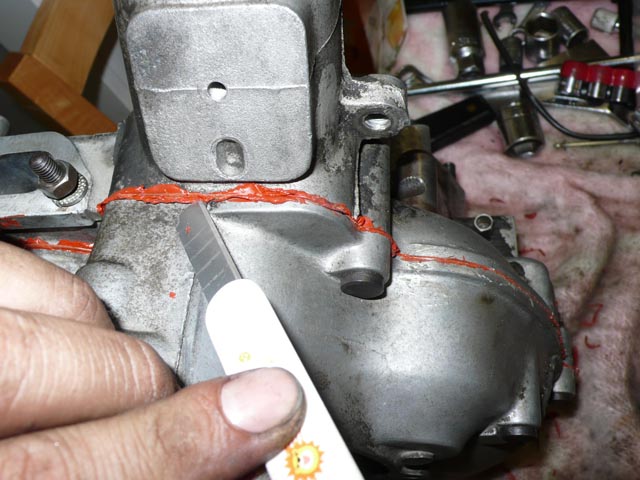

▼螺絲都上緊後，順便「絲啊給」一下被擠出來的墊片膠。
照理來說，這些螺柱都要上扭力才行，不過我不知道扭力要上多少，也沒有扭力扳手，所以就量其約上緊一下。
切記不要上太緊了，滑掉就哭了。緊度的感覺大概是扭開一瓶蠻牛的力度....(好抽象)
附加檔案:
039.JPG [ 90.89 KiB | 被瀏覽 5261 次 ]

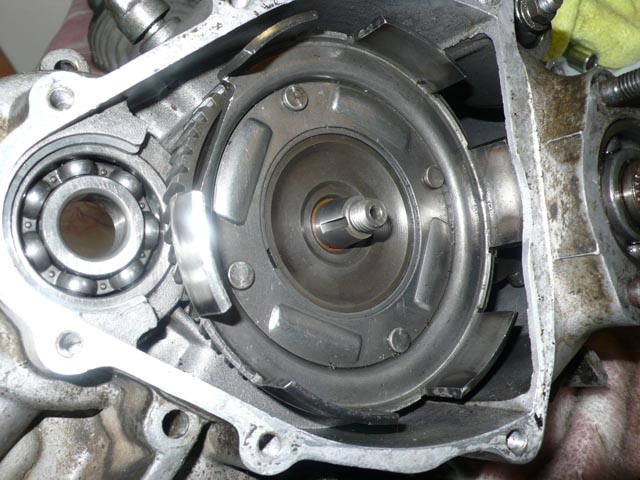

▼接著把引擎翻面，準備裝離合器...
附加檔案:
040.JPG [ 99.08 KiB | 被瀏覽 5261 次 ]
待續...
