續上篇，裝到扇形齒輪了

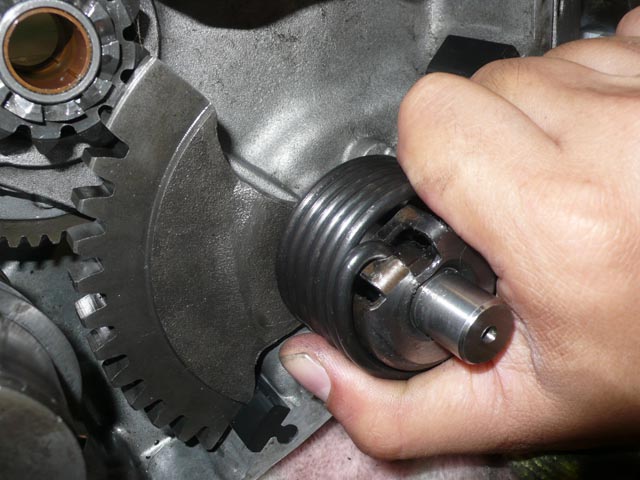

▼接下來把渦卷彈簧裝上去，這個用我堅強無比的手用力一轉就可以裝進去了，不用工具。
附加檔案:
011.JPG [ 86.42 KiB | 被瀏覽 5346 次 ]

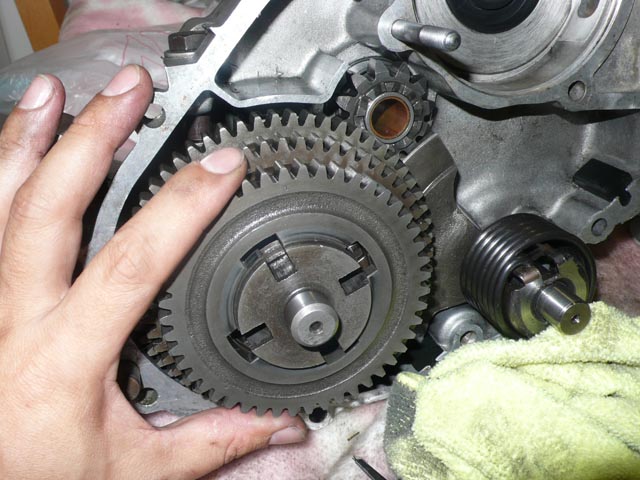

▼再來依序把大中小三個齒輪放進去，這一定不會弄錯，如果正反面裝錯了，齒輪間的距離就會很大或是沒有。
附加檔案:
012.JPG [ 97.11 KiB | 被瀏覽 5346 次 ]

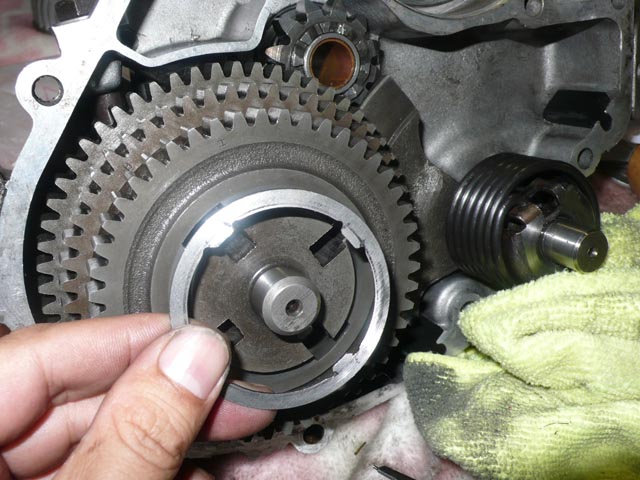

▼放入止擋的墊片。
附加檔案:
013.JPG [ 98.42 KiB | 被瀏覽 5346 次 ]

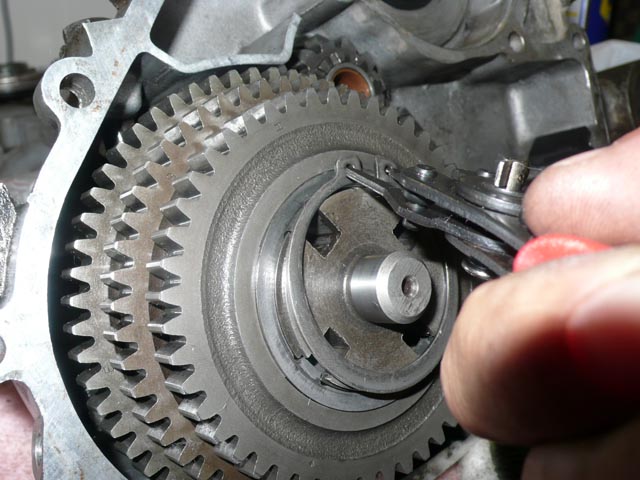

▼把C形環固定好。
附加檔案:
014.JPG [ 90.15 KiB | 被瀏覽 5346 次 ]

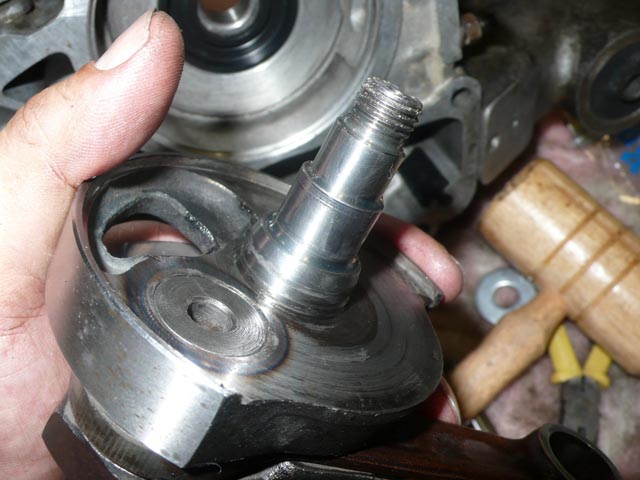

▼接下來準備安裝曲軸。先在曲軸上面滴幾滴油。
附加檔案:
015.JPG [ 79.77 KiB | 被瀏覽 5346 次 ]

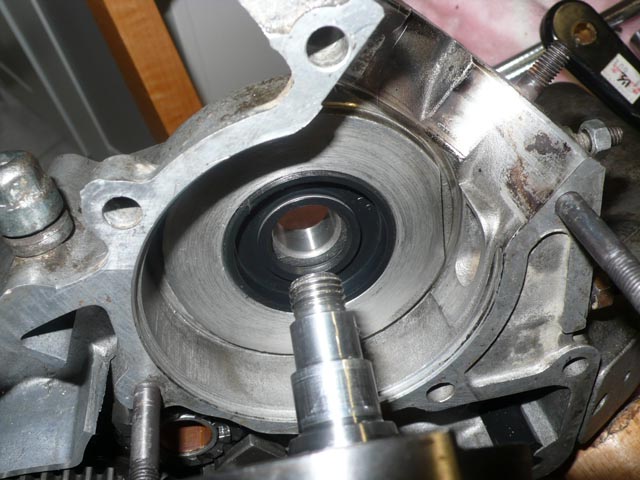

▼準備插入...
附加檔案:
016.JPG [ 91.1 KiB | 被瀏覽 5346 次 ]

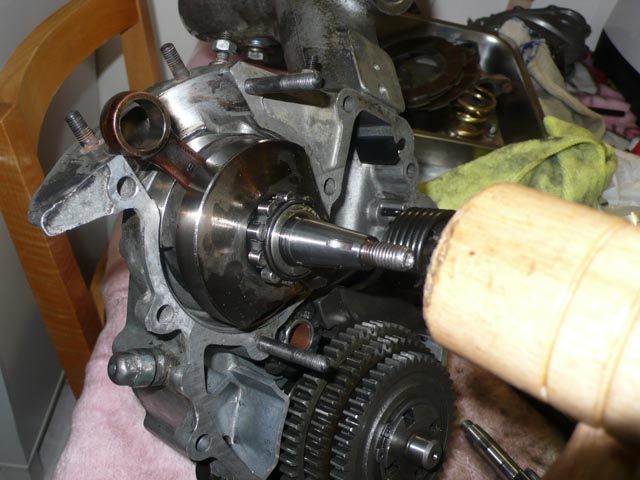

▼照慣例用木槌慢慢把曲軸敲進去。
附加檔案:
017.JPG [ 84.38 KiB | 被瀏覽 5346 次 ]

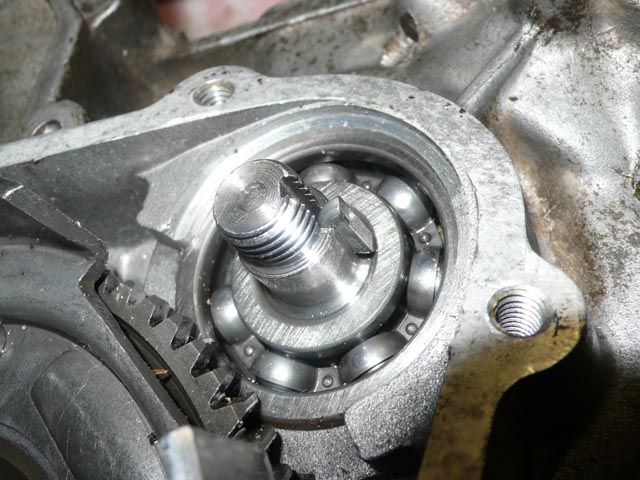

▼直到敲到底了，聲音會變得比較結實。轉到另外一面，把半月鍵塞進去。
附加檔案:
018.JPG [ 96.15 KiB | 被瀏覽 5346 次 ]

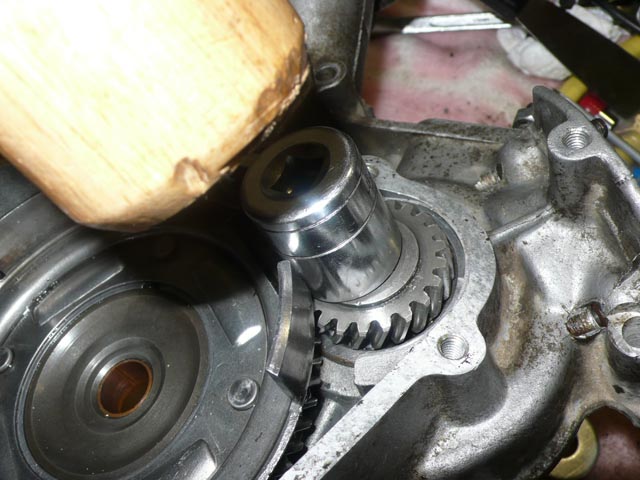

▼再來放進斜齒輪，然後用大小適中的套筒抵著，再把齒輪槌進去。
附加檔案:
019.JPG [ 88.25 KiB | 被瀏覽 5346 次 ]

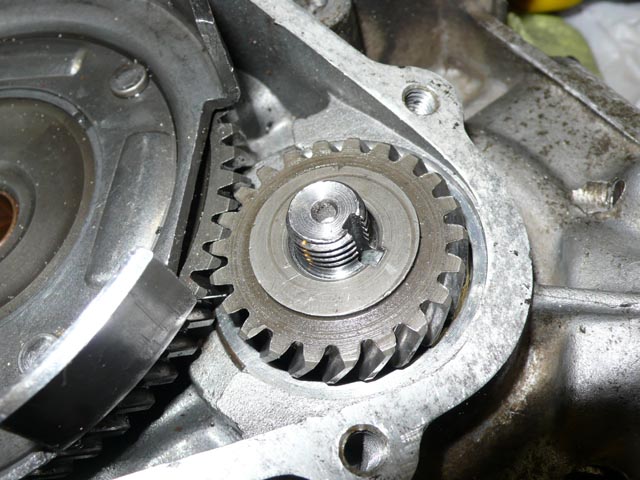

▼槌進去變成這樣。注意那個離合器外殼要轉到有個比較大的缺口，齒輪才放得進去。
附加檔案:
020.JPG [ 97.69 KiB | 被瀏覽 5346 次 ]
待續...
