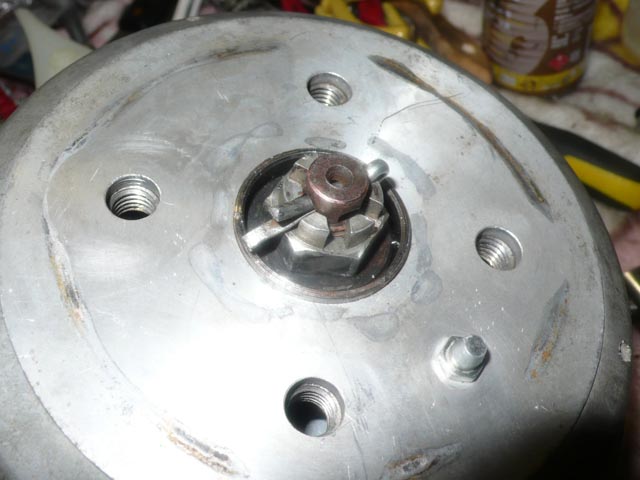

後輪軸螺絲鎖緊之後，...
▼把插銷插進去，然後把尾巴稍微拆彎，固定螺絲。
附加檔案:
069.JPG [ 71.42 KiB | 被瀏覽 10663 次 ]

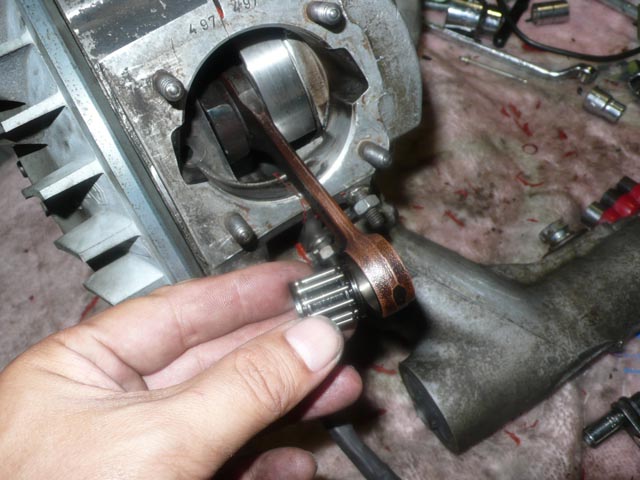

▼接著要進行活塞的安裝。先把活塞桿中的滾針軸承上點油然後裝上。
附加檔案:
070.JPG [ 88.33 KiB | 被瀏覽 10663 次 ]

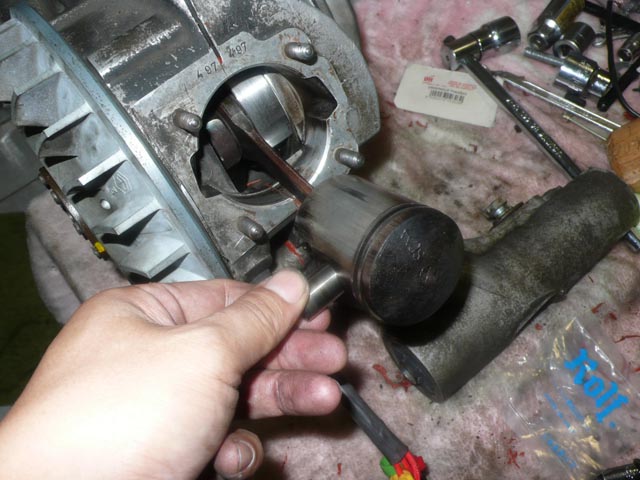

▼接著插入活塞插銷。
這邊請問一下，這顆
活塞上面有「SC-->」字樣是要朝那一邊？我是朝排氣那端。我很怕這裡裝錯，說不定就是因此而發不動。
附加檔案:
71.JPG [ 90.13 KiB | 被瀏覽 10663 次 ]

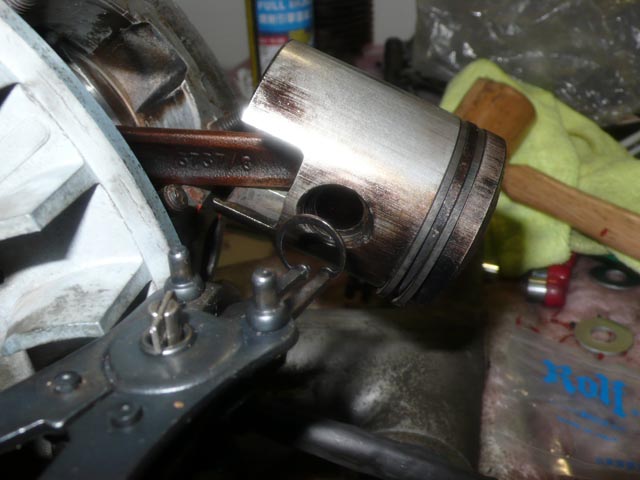

▼活塞兩側裝上小c形環。
附加檔案:
072.JPG [ 74.62 KiB | 被瀏覽 10663 次 ]

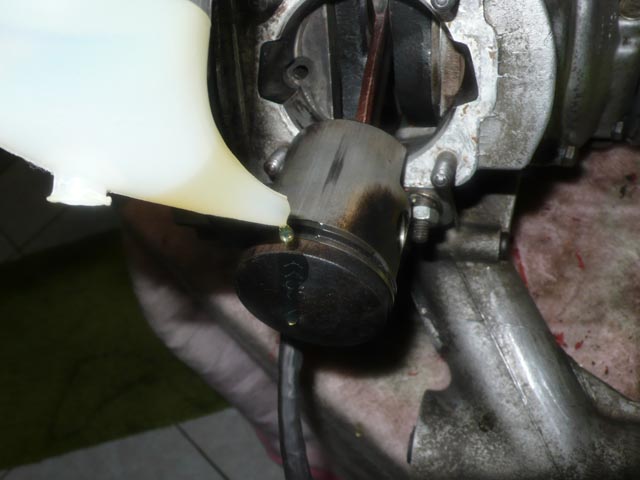

▼然後在活塞上面上個油，又是準備插入....
附加檔案:
073.JPG [ 66.69 KiB | 被瀏覽 10663 次 ]

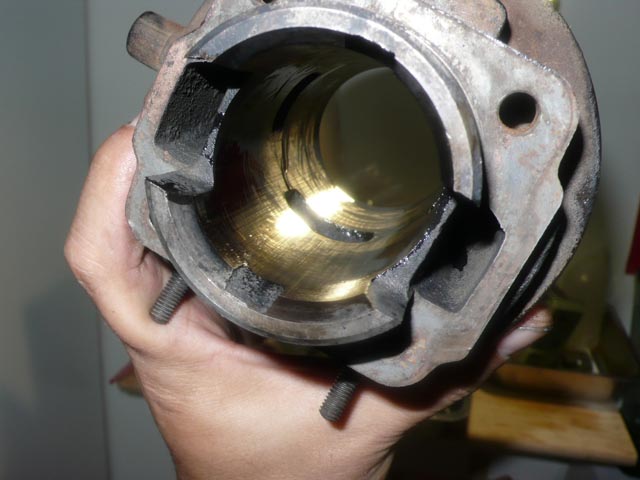

▼汽缸裡面也抹點潤滑劑...
附加檔案:
074.JPG [ 72.73 KiB | 被瀏覽 10663 次 ]

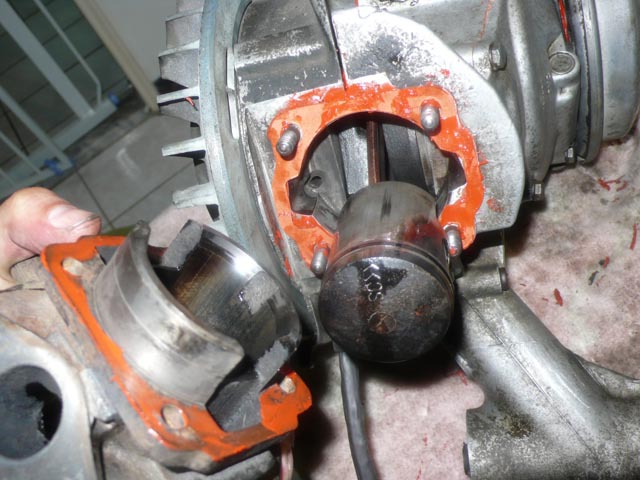

▼接著照慣例上膠、上墊片...
附加檔案:
075.JPG [ 94.13 KiB | 被瀏覽 10663 次 ]
▼小心地把活塞「塞」進汽缸裡。
附加檔案:
076.JPG [ 93.54 KiB | 被瀏覽 10663 次 ]

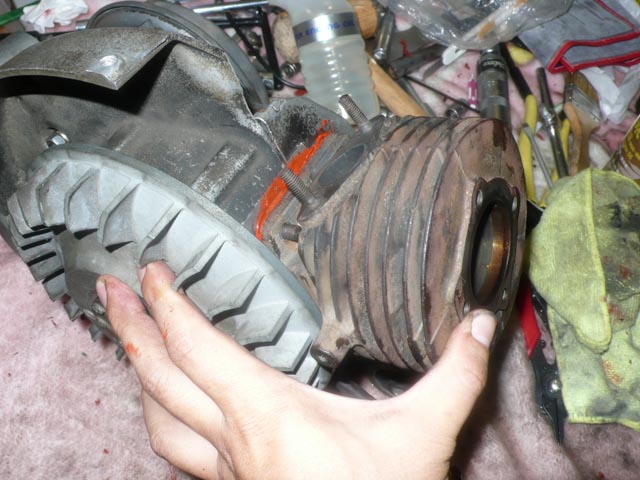

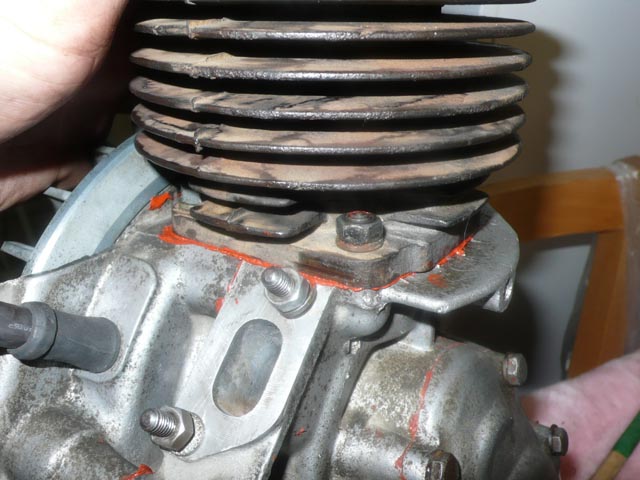

▼對角鎖緊汽缸螺絲。這我也不敢鎖太緊。這裡如果漏氣會發不動嗎？
附加檔案:
077.JPG [ 88.21 KiB | 被瀏覽 10663 次 ]

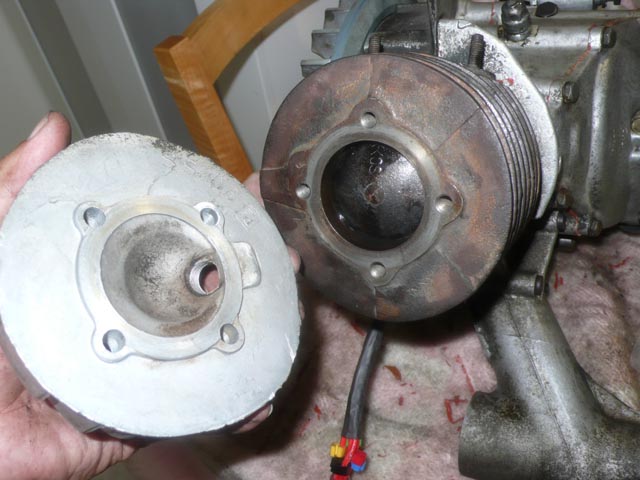

▼接下來鎖汽缸頭。這裡似乎是不用墊片的。(還是要？)所以墊片膠也省下了...
附加檔案:
078.JPG [ 83 KiB | 被瀏覽 10663 次 ]
寫到這裡我突然心中一驚
我汽缸頭的螺絲有沒有上緊啊？我忘了耶
還有那個活塞的方向有沒有對呢？
待續...
